주파수 안정성은 전원 시스템 작동에서 전원 공급 품질 및 시스템 안전을 보장하기위한 핵심 지표입니다. 새로운 에너지 생성의 비율이 증가하고 전력망의 변동성이 증가함에 따라, 열 전력 장치의 기존 단일 주파수 조절 모드는 더 이상 높은 - 정밀도 및 빠른 응답 주파수 조절 요구 사항을 충족 할 수 없습니다. 열 전력 및 에너지 저장 시스템의 조정 된 운영을 통해 열 전력 및 에너지 저장의 결합 된 주파수 조절 기술은 둘 다의 장점을 완전히 활용하고 전력 시스템의 주파수 조절 성능을 향상시키는 중요한 수단이됩니다.
1 결합 된 소방 저장 및 주파수 규정의 원리

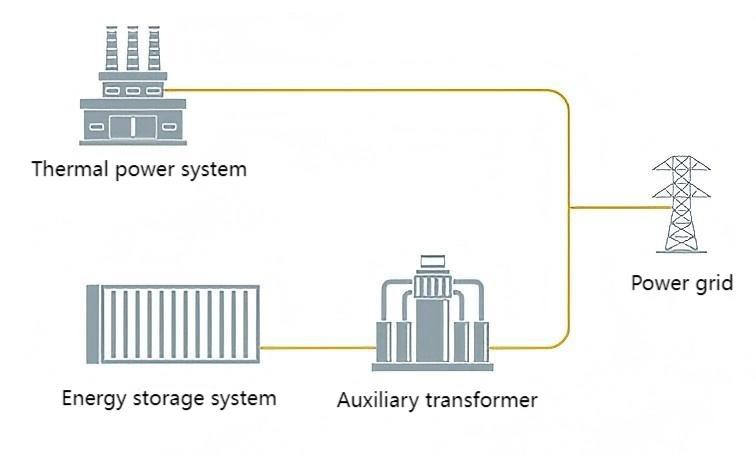

열 전력 및 에너지 저장의 결합 된 주파수 조절의 핵심 원리는 "기능적 상보성 및 에너지 시너지"의 조절 논리를 기반으로합니다. 열 전력 장치의 에너지 출력 안정성을 에너지 저장 시스템의 빠른 응답 능력과 통합함으로써 그리드 주파수 편차의 정확하고 효율적인 보정을 달성합니다.
1. 보완적인 응답 특성
열 전력 장치는 규제 용량이 크고 출력 능력이 높지만 기계적 관성에 의해 제한되어있어 응답 속도가 느려서 (일반적으로 수십 초)에 제한되며 조절 정확도는 연료 공급 및 단위 마모와 같은 요인에 의해 쉽게 영향을받습니다. 에너지 저장 시스템은 밀리 초에서 초에서 초의 유연한 충전 및 배출 스위칭에 이르는 빠른 응답 기능을 가지며, 높은 - 주파수 및 작은 진폭 주파수 변동을 정확하게 추적 할 수 있습니다. 그러나 에너지 저장 용량은 제한되어있어 장기적으로 높은 전력 출력을 유지하기가 어렵습니다. 두 사람이 결합되면 에너지 저장 시스템은 높은 - 주파수 및 빠른 주파수 조절 명령에 대한 응답을 우선시하는 반면, 열 전력 장치는 낮은 - 주파수 및 지속적인 조절 작업을 수행하여 "빠른 보충 및 느린 안정성"의 공동 작업 메커니즘을 형성합니다.
2. 에너지 균형 규제
전력망의 주파수 편차는 본질적으로 유효 전력의 공급과 수요 사이의 불균형에서 비롯됩니다. 결합 된 소방 스토리지 시스템은 중앙 제어 시스템을 통한 전력 그리드 디스패치로부터 실제 - Time AGC (자동 생성 제어) 명령을 수신하며, 열 전력 장치의 현재 출력 상태, SOC 및 에너지 저장 시스템의 응답 속도에 따라 전력을 동적으로 할당하고 조정합니다. 주파수 편차가 작을 때, 에너지 저장 시스템은 신속하게 변동을 억제하기 위해 전력을 빠르게 처리합니다. 편차가 계속되거나 증가하면 열 전력 장치는 점차적으로 출력을 조정하는 동시에 에너지를 에너지 저장 시스템에 보충하여 후속 주파수 조절의 가용성을 보장하고 동적 에너지 균형을 달성합니다.
3. 경제 최적화
단일 열 전력 장치의 빈번한 깊은 규제는 석탄 소비 증가와 장비 손실을 가속화 할 수있는 반면, 높은 - 주파수 충전 및 에너지 저장 시스템의 배출도 비용을 제어해야합니다. 조인트 시스템은 전력 유닛의 조정 범위와 주파수를 줄이고 전력 할당 전략을 최적화하여 운영 손실을 낮 춥니 다. 동시에, 피크 밸리 전기 가격 차이 또는 보조 서비스 수익을 활용하여 에너지 저장의 운영 비용을 상쇄하기 위해 에너지 저장 충전 및 배출시기를 합리적으로 계획함으로써 기술 성능 및 경제의 이중 최적화를 달성 할 수 있습니다.
소방 저장을위한 2 가지 주요 주파수 조절 방법
제어 전략 및 운영 모드의 차이에 따르면, 화재 저장의 결합 된 주파수 조절은 다음과 같은 주요 방법으로 나눌 수 있습니다.
1. 마스터 슬레이브 제어 모드
이 방법은 열 전력 장치를 "주요 조절 본체"로 사용하고 에너지 저장 시스템을 "2 차 조절 본체"로 사용합니다. 중앙 컨트롤러는 먼저 주파수 변조 명령에 따라 총 규정 수요를 계산하고 열 전력 장치는 기본 규정 전력을 수행합니다. 에너지 저장 시스템은 열 전력 장치의 응답 지연 및 정확도 오차를 실시간으로 보상합니다.
예를 들어, AGC 명령이 출력을 증가시켜야 할 때 에너지 저장 시스템은 즉시 전력을 신속하게 방출하고 열 전력 장치는 점차적으로 출력을 증가시키고 명령 대상에 도달 할 때까지 에너지 저장을 충전합니다. 이 방법은 열 전력 장치의 조절 용량이 충분하지만 응답 속도가 불충분 한 시나리오에 적합하여 안정성을 보장하면서 에너지 저장 용량에 대한 수요를 줄일 수 있습니다.
2. 피어 대 피어 제어 방법
열 전력 장치 및 에너지 저장 시스템은 응답 속도, 현재 용량 및 손실 비용과 같은 동적 특성을 기반으로 실제 - 시간으로 조절 전력을 할당하는 중앙 컨트롤러와 함께 동일한 조절 엔티티 역할을합니다. 다중 - 목표 최적화 모델을 설정함으로써, 열 전력 장치 및 에너지 저장 시스템의 조절량은 주파수 조절 정확도를 충족시키면서 최적의 비율로 할당되어 전체 조절 효율의 최대화를 달성합니다. 이 방법은 주파수 조절 명령에서 새로운 에너지의 비율이 높고 심각한 변동이있는 시나리오에 적합하며 복잡한 작업 조건에보다 유연하게 대처할 수 있습니다.
3. 예측 보상 제어 방법
전력망 주파수 변동의 예측 알고리즘과 결합하여 주파수 조절에 대한 수요는 미리 예측되고 에너지 저장 시스템을 통해 에너지가 저장되거나 사전에 방출됩니다. 열 전력 장치는 예측 결과에 따라 출력 추세를 미리 조정합니다. 예를 들어, AI 모델을 사용하여 다음 10 분 이내에 주파수 편차 추세를 예측하고, 지속적인 음의 편차 (저주파) 일 것으로 예상되는 경우 에너지 저장 시스템은 미리 에너지를 충전하고 예약하며 열 전력 장치는 기본 출력을 미리 증가시킵니다. 명령이 발행되면 신속하게 응답 할 수 있습니다. 이 방법은 규제의 적시성을 더욱 향상시키고 극한의 작업 조건에서 제어의 빈도 손실 위험을 줄일 수 있습니다.
3 요약
열 전력 및 에너지 저장의 결합 된 주파수 조절 기술은 열 전력 유닛 및 에너지 저장 시스템의 특성을 보완하고 조정함으로써 단일 조절 방법의 단점을 효과적으로 보상하고, 전력 시스템의 주파수 변동에 대한 전력 시스템의 응답 속도, 규제 정확도 및 경제적 효율성을 크게 향상시킵니다. 새로운 전력 시스템의 건설의 발전으로, 결합 된 열 저장 및 주파수 조절은 새로운 에너지 그리드에 높은 역할을 할 것입니다.
